SCC-CAD Update – Version 21/02



Neue Wandansicht aus markierten Elektrosymbolen erstellen
Die Elektro-Symbolleiste wurde um den neuen Befehl „neue Wandansicht aus markierten Elektrosymbolen erstellen“ erweitert.

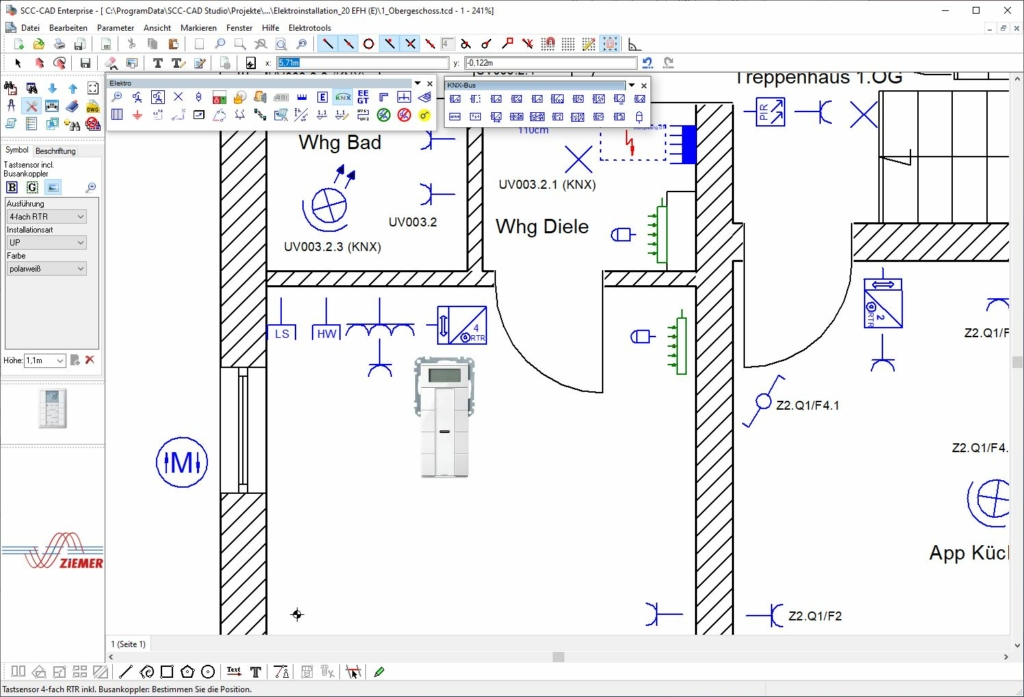

Hier kann aus einem bestehenden Installationsplan durch Markierung der jeweiligen Symbole eine Wandansicht generiert werden.



Dynamisches Markieren – neue Markierfunktion
Die neue Markierart Dynamisches Markieren fasst die Eigenschaften der Markierarten Vollständig erfasste Objekte, Teilweise erfasste Objekte und Endpunkte der erfassten Objekte zusammen, um das Markieren gezielter steuern zu können.



Selektives Markieren – neue Markierfunktion
Mit dem neuen Befehl Selektiv markieren werden nur Objekte mit bestimmten Attributen markiert. Sie haben jetzt die Möglichkeit, die Objektwahl selektiver zu gestalten. So können Sie jetzt z.B. auch Füllungen einer bestimmten Farbe selektieren.



Neu entwickelter Seitendialog
Der Seitendialog wurde neu entwickelt, um die Verwaltung von vielen Seiten zu erleichtern. Zusätzlich stehen Ihnen jetzt Einstellungen zur Nummerierung Ihrer Seiten zur Verfügung.



Projektverwaltung / Projektordner ausblenden
Es gibt jetzt die Möglichkeit, die im Moment nicht benötigten einzelnen Projektordner auszublenden. Die Ausblendung kann zur wesentlichen Beschleunigung des Aufbaus der Projektverwaltung beitragen, ohne irgendwelche Projekte exportieren zu müssen.



Auswertung von Stromlaufplänen
Mit Hilfe des Befehls Stückliste können Sie aus den in einer Zeichnung enthaltenen Symbolen schnell und einfach eine Stückliste generieren.  Die Auswertung eines Stromlaufplans unterscheidet sich von der Auswertung eines Elektroinstallationsplans. Hier wird rein die Stückzahl der eingesetzten Symbole aus der aktuellen Zeichnungsseite ermittelt.



Ladestation für Elektrofahrzeuge
Die Auswahl von Ladestationen wurde erweitert:
• Wandladestationen von Herstellern HAGER und ABL
• Stand-Alone und Gruppenlösungen (Master/Slave)
• Ladestationen „ohne Zugangsberechtigungen“, „über RFID“ und über „Schlüsselschalter



Warnmelder / Gefahrenmelder Erfassungsbereich
In die Symbolleiste Warnmelder wurde der neue Befehl Gefahrenmelder Erfassungsbereich aufgenommen. Mit diesem Befehl können Sie jetzt nachträglich den Erfassungsbereich eines Wärme-/Brandmelders oder Bewegungsmelders optisch darstellen.



Sicherheitsleuchten
Jetzt können im Befehl nicht nur Lampenauslässe, sondern auch Leuchten ausgewählt werden.



Multimedia-Anschlussdosen – Homeway
Der Bereich der Multimedia-Anschlussdosen wurde durch homway one. und homway one.fiber umfangreich erweitert.



Multimedia-Verteilerfeld – Homeway
Der Bereich Multimedia-Verteilerfelder wurde durch 6/6/6-fach AP VTFeldrahmen
und 6/6/6-fach Schrankeinbau umfangreich erweitert.



Schutzkontaktsteckdose n-fach mit Klappdeckel
Jetzt steht bei den Schutzkontaktsteckdosen mit Klappdeckel auch die Installationsart AP für 1-fach-, 2-fach- und 3-fach-Ausführung zur Verfügung.
